Pelatihan CCNA NIXTRAIN Hari 1 : Pengalamatan dan Pembagian Jaringan Oleh Ardes Setiawan

Assalamualaikum wr.wb

A. Latar Belakang

             Pengalamatan dan pembagian jaringan merupakan tehnik yang digunakan untuk pengalamatan pada suatu jaringan komputer. tehnik ini digunakan agar admin tidak bingung  untuk memberi IP pada suatu PC, tehni ini juga bisa membuat agar dalam sutu jaringan dapat menggunakan pemilihan IP secara tepat dan efisiensi

B. Pembahasan dan Pengertian

Tipe komunikasi jaringan

Broadcast

       tipe broadcast adalah tipe mengirim suatu packet ke seluruh host yang tersambung, biasanya ini berada pada settingan default di switch, bisa dilihat pada gambar di bawah ini

Unicast

       tipe unicast adalah tipe mengirim suatu packet hanya ke host yang diinginkan, biasanya ini berada pada pengiriman kembali packet, bisa dilihat pada gambar di bawah ini

Multicast

       Tipe multicast adalah tipe mengirim suatu packet  ke beberapa host tpi tidak kesemua host yang diinginkan, biasanya ini berada pada pengiriman kembali packet, bisa dilihat pada gambar di bawah ini

NETWORK & BROADCAST Address

Network Address

• IP pertama di dalam range IP Network.
• Semua host dalam network yang sama memiliki network address yang sama.
• Semua bit dalam porsi host address bernilai 0.

• Broadcast Address

• Untuk mengirimkan broadcast ke semua host di dalam network.
• IP terakhir range IP network.
• Semua bernilai 1 pada host porsi.

• Valid IP Address

   IP address yang di assign ke sebuah host/klien

IP Address

ip address merupakan alamat dari suatu host yang bersifat logik dan bergerak di layer 3, IP address ini dibedakan menjadi 2 yaitu :

• IP address versi 4
• IP address

IP versi 4

• Bit direpresentasikan dengan 0 dan 1 (binary).
• IP address tersusun dari 32 bit (32 binary digit) 10101111101101111101011010100110
• 32 bit terbagi menjadi 4 octet dengan masing-masing octet berisi 8 bit 10101111 10110111 11010110 10100110
• Berikut ini jika ip tersebut dikonvert menjadi desimal: 175.183.214.166
• Total range IP address adalah 255 pada masing-masing octet tiap 8 bit (1 octet) berasal dari total dari tiap-tiap bit jika dikonversikan ke desimal.

pembagian kelas dalam IP versi 4 terbagi menjadi 5 kelas yaitu :

• Kelas A = digunakan untuk LAN dan WAN
• Kelas B = digunakan untuk LAN dan WAN
• Kelas C = digunakan untuk LAN dan WAN
• Kelas D = digunakan untuk Multicasting
• Kelas E = digunakan untuk riset dan pengembangan

prioritas bit = merupakan cara untuk menentukan pembagian dalam kelas IP versi 4 :

• Kelas A = 0

       0 0 0 0 0 0 0 0 = 0

       0 0 0 0 0 0 0 1 = 1

       0 0 0 0 0 0 1 0 = 2

       0.........................

       0 1 1 1 1 1 1 1 = 127

• Kelas B = 10

1 0 0 0 0 0 0 0 = 128

1 0 0 0 0 0 0 1 = 129

1 0 0 0 0 0 1 0 = 130

1 0........................

1 0 1 1 1 1 1 1 = 191



• Kelas C = 110

1 1 0 0 0 0 0 0 = 192

1 1 0 0 0 0 0 1 = 193

1 1 0 0 0 0 1 0 = 194

1 1 0.......................

1 1 0 1 1 1 1 1 = 223

• Kelas D = 1110

1 1 1 0 0 0 0 0 = 224

1 1 1 0 0 0 0 1 = 225

1 1 1 0 0 0 1 0 = 226

1 1 1 0....................

1 1 1 0 1 1 1 1 = 239

• Kelas E = 1111

1 1 1 1 0 0 0 0 = 240

1 1 1 1 0 0 0 1 = 241

1 1 1 1 0 0 1 0 = 242

1 1 1 1....................

1 1 1 1 1 1 1 1 = 255

 CONTOH :

Private IP Adress dan Public Address

• IP Private

   - Tidak dikenal oleh Internet
   - Alamat unik antar organisasi
   - Gratis
   - Tidak dapat digunakan untuk mengakses internet

• IP Public

   - Digunakan di Internet
   - Dikenal di Internet
   - Alamat unik secara global
   - Dapat digunakan untuk mengakses internet

IP Private

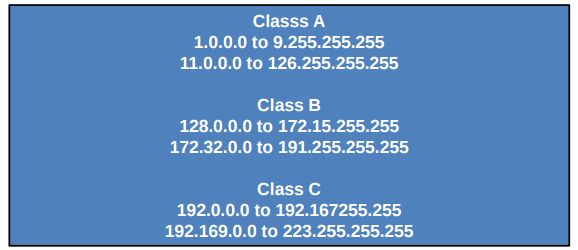

IP Public

Subnet Mask

• Subnet mask berfungsi membedakan Network dan banyaknya IP Host.
• Nilai bit 1 merepresentasikan banyaknya Network yang dapat dibuat, lalu nilai bit 0 merepresentasikan banyaknya IP Host yang dapat dipakai.

Subnetting

        Subnetting adalah suatu metode yang digunakan untuk memecah suatu blok jaringan menjadi suatu blok jaringan yang lebih kecil atau bisa dikatakan membagi single network menjadi multiple network yang lebih kecil.

VLSM

       VLSM Adalah singkatan dari Variable Length Subnet Mask merupakan tehnik yang membagi suatu subb network sesuai dengan kebutuhan yang diperlukan oleh host. tehnik ini juga dikenal sebagai tehnik pengoptimalkan agar IP yang tidak terpakai lebih sedikit

C. Referensi

1. https://newcyberlawyer.blogspot.co.id/2016/08/pengalamatan-jaringan-addressing-and.html
2. 04 addressing and subnetting.pdf

D. Hasil dan Kesimpulan

         kita dapat memahami pengalamatan dan pembagian jaringan pada suatu jaringan, ini merupakan suatu ilmu dasar yang sangat berguna untuk seseorang yang berkecimbung di dunia Networking
